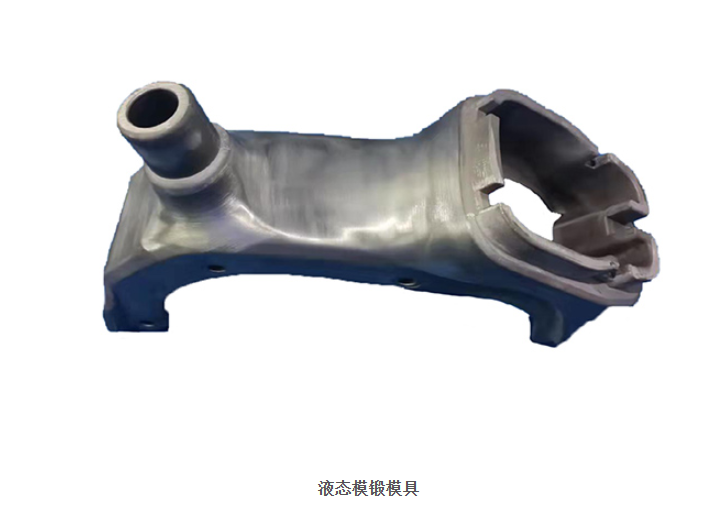

在液态模锻车间里，经常能看到这样一幅割裂的场景：老板花大几十万甚至上百万采购了一台性能拔尖的液态模锻机（挤压铸造机），伺服系统响应极快、主缸压力强劲，但车间实际跑出来的良品率却始终在低谷徘徊。细查之下，问题往往出在模具上——要么跑个几千模次型腔就严重龟裂，要么内部缩松压不实，或者模具一上机发现接口对不上，换模折腾大半天。
很多负责人把预算的大头留给了主机，在配套模具上却习惯性地“砍价”，找小加工店随便开模。这其实是制造管理中的一个大忌。在液态模锻这种“高温+高压”的极端工况下，模具不仅是成型容器，更是一个时刻承受巨大交变应力的受力构件。今天，我们抛开常见的图纸设计，从失效成本、流道力学和动态联动的角度，算一算这笔全生命周期的隐性账本。
失效模式的代价：便宜的模具为什么最贵
普通压铸模的失效，通常是因为铝液高速冲刷导致的热疲劳龟裂。而液态模锻模具，面临的是截然不同的物理摧残。它在极短的时间内经历铝液的充填，随后在几十秒的保压期内，承受来自主机高达几十兆帕甚至上百兆帕的静压力。
如果模具钢的材质不达标，或者锻打比不够、内部存在微小的偏析，在反复的“加压-卸载”循环下，型腔很容易产生塑性变形，也就是俗称的“塌陷”。一旦型腔尺寸塌陷，压出来的工件壁厚就会超差，后道机加工根本没法找基准。更严重的是，如果模具钢的韧性不足，高压下极容易发生瞬间的脆性崩裂。
一副劣质模具，看似前期省了三五万，但生产途中频繁的下机修模、降面，甚至导致整批铝合金工件报废，加上主机停机半天的产能损失和工人的基础工资，这笔账算下来往往是模具差价的数倍。在盛世伟业的配套理念中，强烈建议客户在H13或优质热作模具钢的基础上，必须进行真空淬火和多次回火，确保硬度在HRC48-52的黄金区间。只有这个硬度的底子，才能扛得住挤压铸造的机械折磨。
流道与补缩通道设计：主机压力的“有效抵达率”
液态模锻之所以能消除缩松，靠的就是把主机的巨大压力“塞”进正在凝固的金属液中。但如果模具的浇注系统设计拉胯，主机的压力再大，也传不到远端。
很多传统重力铸造转行做液态模锻的模具设计师，习惯把内浇口开得很小，认为这样容易切除。但在液态模锻中，内浇口是补缩通道的咽喉。如果在保压阶段，浇口位置的金属液提前冷却凝固了，补缩通道被物理堵死，哪怕主机再顶，远端厚大部位照样全是缩松。
合格的流道设计，必须保证内浇口处的截面积足够大，且在保压期间始终保持未凝固的液态。这就要求模具内部在浇口附近布置强力的点冷，而在远端厚壁处则要模温机保温，形成“浇口后冷、远端先冷”的倒序凝固逻辑。模具的这种热平衡设计，直接决定了主机的压力能不能百分之百地转化为铸件的致密度。
精密联动：模具与伺服系统的“神经系统”
过去买模具，图纸上通常只标注重量和闭合高度。但在现代化的液态模锻中，模具必须与主机发生深度的“电气对话”。
比如，为了实现分段加压和精细的局部温控，模具内部会埋设多点热电偶和独立的水路电磁阀。这些信号线和水路快插头，必须与液态模锻机的控制系统完美对接。当主机进行压射时，伺服系统能同步读取模具温度，并根据预设的工艺曲线，瞬间给模具的某一路冷却水路通电或断电。这种机与模的毫秒级联动，传统依靠人工手动去拧水阀的模具是完全做不到的。盛世伟业在设备出厂时，往往会预留丰富的I/O接口和通讯协议，目的就是让复杂的模具能真正融入到整机的自动化控制闭环中。
修复工艺的边际效益：什么时候该判死刑
模具在使用过程中，不可避免会出现拉伤、磨损或者轻微的裂纹。为了控制成本，工厂通常会选择补焊或者降面翻新。但这里有一个关乎效益的“临界点”。
对于局部的浅层拉伤，采用激光焊或精密氩弧焊是可行的。但补焊过程会产生局部高温，直接破坏了原有的热处理状态，极易在补焊区周边引发新的热裂纹。因此，补焊后的模具必须重新进行去应力退火。
如果是分型面跑铝导致磨损，通常采用“降面”工艺，把分型面铣掉0.5到1毫米。但降面会直接导致型腔变浅，压出来的工件高度变矮。而且，模具钢越铣越薄，其承受高压的刚性底子就越差。当降面量超过模具设计的允许极限，或者型腔的关键配合尺寸已经无法通过物理加工恢复时，继续修模就是无底洞。此时果断报废重开，反而是保护产能和良品率的最优解。
接口标准化与产线稼动率
多品种小批量是当下的主流。一个车间如果手里捏着十几副各不相同的模具，每次换模就是一次折腾。
模具底部的顶杆排布如果与压机主缸的顶出孔不对齐，或者模具的合模高度不在压机的有效行程内，设备就只能干瞪眼。模具接口的非标化，是导致设备稼动率大打折扣的罪魁祸首。聪明的工厂在做模具设计时，会严格遵循压机厂提供的接口标准：统一的底板厚度、标准化的定位销孔与压板槽、同型号的水气快插接头。这样，无论是换哪副模具，调机时间都能从半天压缩到十几分钟。
维修保养的盲区：润滑与涂层
最后，模具的寿命不仅看材质，更看日常怎么善待它。在高温高压下，脱模剂（涂层）的喷涂是极其讲究的。很多工人为了图省事，拿着喷枪一顿猛喷，涂层厚薄不一。涂层太厚，不仅影响热传导，燃烧产生的气体还会增加工件内部气孔；涂层太薄，铸件直接粘在型腔上，一顶出就把模具表面撕下一层钢皮。
每天下班停机前，千万不要直接关水冷。应该让模具在自然状态下缓慢降温，突然的骤冷会让模具内部产生极大的热应力。同时，定期清理排气塞的积碳，检查导柱导套的润滑脂是否耐得住高温，这些不起眼的日常动作，决定了这副模具能陪你走过一万模还是五万模。
液态模锻是一项系统工程，设备是骨架，模具是血肉。只有把模具的材质、流道、电气联动以及后期的修复账本算得清清楚楚，好设备的性能才能被真正榨干，工厂才能在这条高门槛的赛道上稳稳赚到钱。
